路由器选择

目前可刷入Openwrt的路由器有很大一部分都是MTK的,市面上常见一般是 MT7620 与 MT761

我手上关于MTK的路由有三台小米mini(MT7620) 、三台Newifi3 D2(MT7621)、R6800(MT7621)

虽然说 Newifi3 d2(新三) 无线方面比较弱鸡,但是它有 32M 的 ROM 和 512M 的 RAM,配置来说比较香,宿舍用的话足够了,现在大概90左右能拿下?(闲鱼)

固件编译

请参考我的上一篇文章,编译示例中已写到

这是我自己用于测试mentohust而编译的

小米mini(R1C) 点我下载
Newifi3 d2(新三)点我下载

若你想使用闭源驱动的Pandorabox,可在此处下载

Newifi3 d2(新三)
R19.02:点我下载 备份
R20.3.8:点我下载 备份

小米mini(R1C)
R18.10:点我下载 备份

网件 R6800:点我下载 备份

固件刷入

仅供参考,其他路由器刷机教程可在恩山中找

Breed官方下载:点我跳转

小米mini(R1C):点我跳转
Newifi3 D2(新三):点我跳转
网件 R6800:点我跳转
!!R6800无需使用breed,官方自带的bootloader已经非常好用了

mentohust编译

这里使用的源码来自:
https://github.com/shanzhaozhen/mentohust_for_zqu

编译环境 Ubuntu 18.04

不建议在root下编译,请在user环境下操作!

若你在VPS上编译,请先创建用户

#创建用户
useradd -m -g users -s /bin/bash username

#更改用户密码
passwd username

#登陆进用户
su username

#进入用户的root文件夹
cd

开始编译

#安装编译环境
sudo apt install make cmake autoconf automake gcc flex bison autopoint

#下载源码
git clone https://github.com/shanzhaozhen/mentohust_for_zqu

#进入文件夹
cd mentohust_for_zqu

#防止报错
cp README.md README

#检查环境
./autogen.sh

#生成Makefile
./configure

#编译
make

mentohust在 src\ 中,但是上面的仅能在x86_64的Linux系统中使用
若想在路由器上使用则需要交叉编译

交叉编译

首先我们需要SDK,你可以去Openwrt官网下载
这里我提供几个

Openwrt
MT7620:点我下载
MT7621:点我下载
X86_64:点我下载

Pandorabox
MT7620:官方下载 备份
MT7621:官方下载 备份

以MT7621为例,为Pandorabox编译mentohust

请填写自己的路径,不要照抄!

#下载SDK
wget http://downloads.pangubox.com:6380/pandorabox/19.02/targets/ralink/mt7621/PandoraBox-SDK-ralink-mt7621_gcc-5.5.0_uClibc-1.0.x.Linux-x86_64-2019-02-01-git-0231ad4b5.tar.xz

#解压
tar Jxvf PandoraBox-SDK-ralink-mt7621_gcc-5.5.0_uClibc-1.0.x.Linux-x86_64-2019-02-01-git-0231ad4b5.tar.xz

#设置变量
export STAGING_DIR=/home/username/PandoraBox-SDK-ralink-mt7621_gcc-5.5.0_uClibc-1.0.x.Linux-x86_64-2019-02-01-git-0231ad4b5/staging_dir/toolchain-mipsel_1004kc+dsp_gcc-5.5.0_uClibc-1.0.x/bin

export PATH=$PATH:/home/username/PandoraBox-SDK-ralink-mt7621_gcc-5.5.0_uClibc-1.0.x.Linux-x86_64-2019-02-01-git-0231ad4b5/staging_dir/toolchain-mipsel_1004kc+dsp_gcc-5.5.0_uClibc-1.0.x/bin

首先需要编译 Libpcap
请先去官网下载 Libpcap

这里以 Libpcap 1.9.1为例

#安装编译环境
sudo apt install make cmake autoconf automake gcc flex bison autopoint

#下载libpcap
wget https://www.tcpdump.org/release/libpcap-1.9.1.tar.gz

#解压
tar zxvf libpcap-1.9.1.tar.gz

#进入文件夹
cd libpcap-1.9.1

#生成Makefile
./configure --host=mipsel-openwrt-linux  --with-pcap=linux

#编译
make

此时会在本目录下生成一个libpcap.a,接下来编译 Mentohust 会用到

#下载源码
git clone https://github.com/shanzhaozhen/mentohust_for_zqu

#进入文件夹
cd mentohust_for_zqu

#防止报错
cp README.md README

#执行
./autogen.sh

#生成Makefile
./configure --host=mipsel-openwrt-linux --with-pcap=/home/username/libpcap-1.9.1/libpcap.a

#编译
make

在 src 文件夹中会生成一个二进制的 Mentohust 文件
接下来就是将其上传到路由器了

将Mentohust上传至路由器

建议使用Winscp这个应用上传

路由器开机

进入路由器默认地址 http://192.168.1.1

Openwrt
默认帐号:root
默认密码:password

Pandorabox
默认帐号:root
默认密码:admin

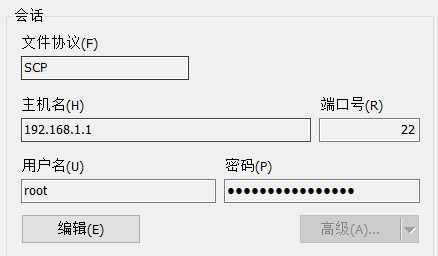

使用SCP协议登录进路由器

Mentohust 上传至 /usr/sbin

通过SSH登录进路由器
可在Windows的CMD中登录

ssh root@192.168.1.1

给Mentohust增加执行权限

chmod +x /usr/sbin/mentohust

#进行测试
mentohust -h

使用Mentohust

对于锐捷认证,首先需要修改路由器MAC地址
两种方法
一种是在breed中修改,另一种是在Openwrt中修改

breed中修改物理地址

以 Newifi3 d2 为例

断电,网线接到wan口,按住路由器reset键
通电,等待路由器等闪烁
就可以松开reset键了

这时候电脑浏览器进入 http://192.168.1.1

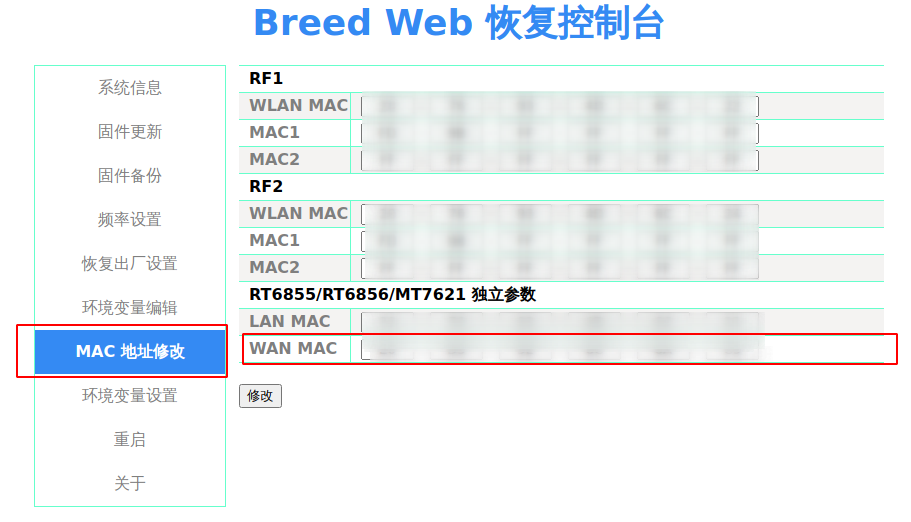

然后按下图位置修改成你的MAC地址

在 Openwrt/Pandorabox 中修改物理地址

进入Luci

网络->接口->编辑WAN口

然后在高级设置中->重设MAC地址

保存并应用,最后重启试一下

Pandorabox 修改软件源

由于mentohust需要用到Libpcap,而Pandorabox的固件没有提供,需要手动下载
在使用之前需要修改软件源

Openwrt固件无需理会
如何修改?

使用Mentohust进行认证

在 Luci的 网络->接口 处,将wan口协议修改为DHCP

注意事项
选项与参数中间不要加空格!!
某些学校需要用到的文件配置为GBK,因此需要使用iconv进行转换
可使用 mentohust -h 自行查看参数
以下为示例,请勿照抄

首先使用-w保存文件

#认证参数
mentohust -u帐号 -p密码 -n网卡 -a1 -d1 -v版本号 --service学生用户 -w

#或者直接手动设置
mentohust

认证参数详解:
网卡为你的认证网卡,是wan口,可使用命令 ifconfig 查看
-a1 为组播地址,选择锐捷
-d1 为获取 IP 的方式,如何获取的就如何选择
-v 你的客户端版本号,填数字,如 -v4.44
–service 你的用户类型,请自行查看在win上认证成功后的用户类型(如:学生用户)
-w 将参数保存至 /etc/mentohust.conf

如果以上参数正确,但无法认证成功,可能是因为认证的服务端使用了GBK编码,而mentohust默认使用 UTF-8 ,因此需要转换文件编码

Openwrt上的iconv我不会用,我是直接在Arch上转换再上传到路由器 /etc 的

#转换文件编码
iconv -f UTF-8 -t GBK mentohust.conf -o mentohust.conf.GBK

#删除原来的配置文件
rm /etc/mentohust.conf

#重命名
mv mentohust.conf.GBK mentohust.conf

#查看文件编码
file mentohust*

然后进行认证

#直接使用mentohust指令进行认证,不要加 -w
mentohust

#若认证成功,可放在后台运行
mentohust -b3

Mentohust开机启动

编辑 /etc/rc.local 将mentohust指令丢进去

示例

# Put your custom commands here that should be executed once
# the system init finished. By default this file does nothing.

mentohust -b3

exit 0

macvlan创建

负载均衡

Mentohust多帐号认证

按照上面两步创建好 macvlan 负载均衡

首先我们创建一个文件,把所有的命令丢进去

touch boot.sh

然后把创建macvlan,以及锐捷认证的命令都丢进去

我们只要删除 /var/run/mentohust.pid
即可进行下一个帐号的认证
但是需要注意时间间隔!!

#!/bin/bash

mentohust -u123456 -p123456 -neth0 -a1 -d1 -v4.44 -b3
sleep 10
rm -rf /var/run/mentohust.pid
sleep 5

然后我们把所有需要启动的都丢进去,以下是例子

#!/bin/bash

ip link add link wan name macvlan1 type macvlan
ifconfig macvlan1 up

ip link add link wan name macvlan2 type macvlan
ifconfig macvlan2 up

#等待macvlan启动,并等待其获取IP,请根据实际情况修改
sleep 30

mentohust -u123456 -p123456 -neth0 -a1 -d1 -v4.44 -b3
sleep 10
rm -rf /var/run/mentohust.pid
sleep 5

mentohust -u123456 -p123456 -nmacvlan1 -a1 -d1 -v4.44 -b3
sleep 10
rm -rf /var/run/mentohust.pid
sleep 5

mentohust -u123456 -p123456 -nmacvlan -a1 -d1 -v4.44 -b3
sleep 10
rm -rf /var/run/mentohust.pid
sleep 5

保存后,给文件加执行权限

chmod +x boot.sh

然后再把 boot.sh 设置为开机启动

vim /etc/rc.local

#请按照自己设定的文件文件路径来
# Put your custom commands here that should be executed once
# the system init finished. By default this file does nothing.

/root/boot.sh

exit 0
